Představení produktu

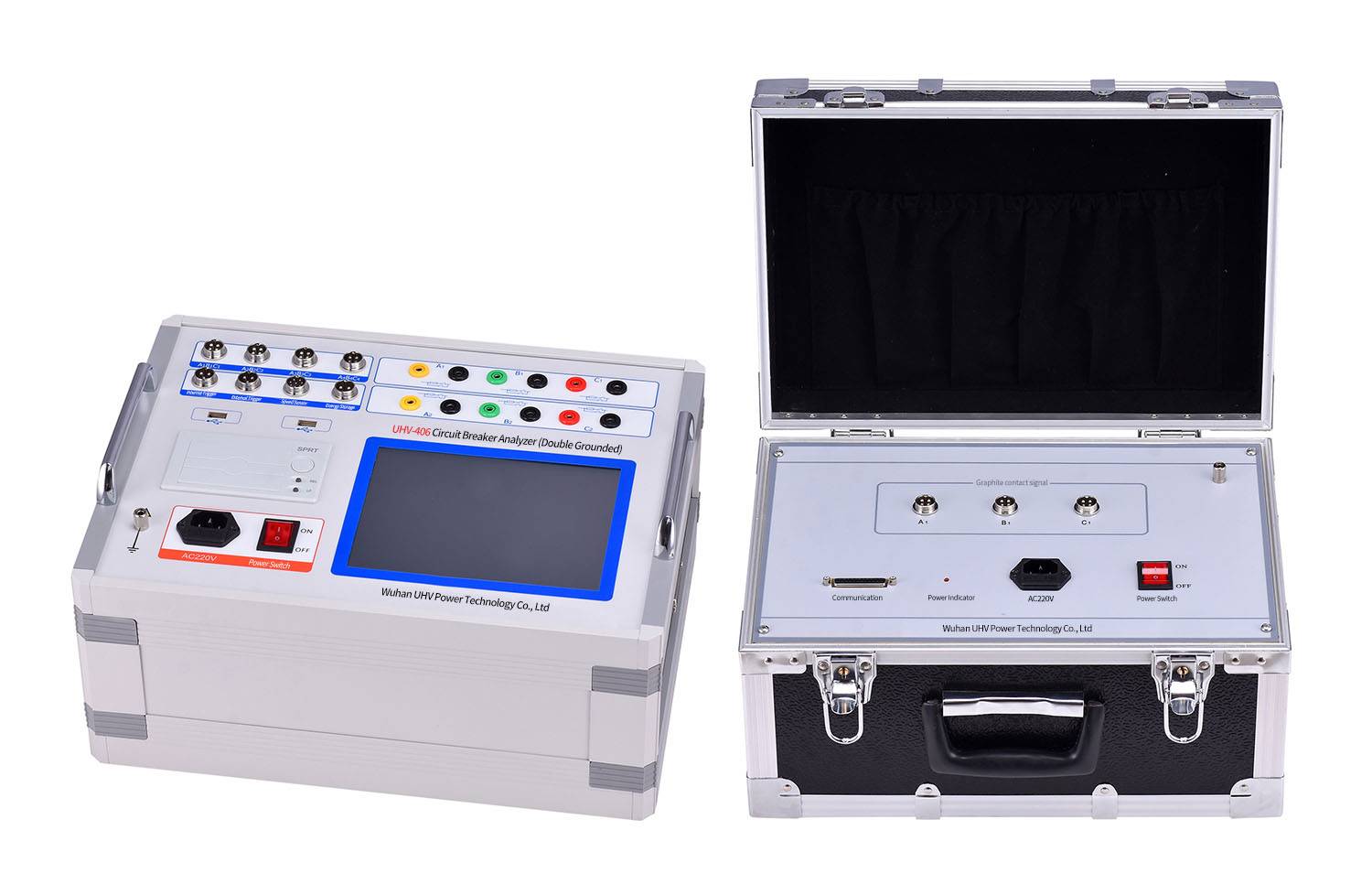

Analyzátor dynamických charakteristik jističe (dvojité uzemnění) je specializovaný přístroj, který využívá technologii oboustranné zemnící izolace a technologie dělení napětí k bezpečnému a přesnému měření klíčových mechanických a elektrických charakteristik, jako je doba vypínání a zapínání jističe, rychlost, zdvih, synchronicita, proud cívky atd., a přitom zajišťuje spolehlivé uzemnění na obou stranách vysokonapěťového -lomu jističe. Je to nepostradatelný bezpečný a účinný testovací nástroj pro údržbu stavu vypínače a diagnostiku poruch v moderních energetických systémech, zejména v provozních rozvodnách. Konstrukce jeho "dual terminálového uzemnění" je jádrem, které jej odlišuje od konvenčních testerů dynamických charakteristik, a je také klíčovou zárukou pro jeho bezpečný provoz v živém prostředí nebo v blízkosti živého prostředí.

Technické parametry

Proud cívky	Maximální proud 20A, rozlišení: 0,01A
Rozsah měření odporu cívky	0 ~ 2000Ω, rozlišení: 0,01Ω
Napájení přístroje	AC220V ± 10%; 50 Hz ± 10 %
Výstupní stejnosměrný proud	DC6 ~ 270V plynule nastavitelné, DC24V Méně než nebo rovno 15A (krátký čas), DC220V Méně než nebo rovno 20A (krátkodobé)
Externí spouštěcí napětí	10.AC/DC10-300V, proud Menší nebo roven 120A
Rozsah měření izolačního spínače	(1) Výstupní napětí: DC6-270V (nastavitelné)
	(2) Doba výstupního výkonu: 0,01-20 sekund (konfigurovatelné)
	(3) Maximální doba příjmu signálu o zlomenině je 200 sekund
	(4) Může měřit uzavření zlomeniny, dobu otevření, tři-různé fáze, dobu a počet odrazů
Hlasitost sálového počítače	400 × 263 × 175 mm
Použijte prostředí	-20 stupňů ~+50 stupňů
Relativní vlhkost	Menší nebo rovno 90 %

Základní funkce

Měřte různé časové parametry jističů během operací vypínání a zapínání, jako je doba vypínání/zapínání, třífázová periodicita (různá časová období), doba odskoku, doba kovového zkratu-atd.

Změřte charakteristiky zdvihu jističů během provozu, jako je rychlost vypínání/zapínání (průměrná rychlost, rychlost pouhého vypínání/zapínání), přeběh, vzdálenost otevření, zdvih kontaktu (přeběh) atd.

Změřte průběh proudu ovládací cívky vypínače: proud vypínací cívky, proud zapínací cívky. To pomáhá určit, zda elektromagnet funguje normálně, zda nedošlo k rušení a dobu sepnutí pomocných kontaktů.

Měření dynamického odporu mezi lomovými plochami (některé pokročilé modely): Změřte změnu kontaktního odporu hlavního kontaktu během procesu otevírání nebo zavírání, abyste vyhodnotili opotřebení kontaktu a kvalitu kontaktu.

Hlavní výhody

Jiskrová bezpečnost: Je to jediná metoda, která umožňuje testování dynamických charakteristik v prostředích, kde může být jistič pod napětím (jako je indukovaná elektřina) nebo v těsné blízkosti zařízení pod napětím, což výrazně zajišťuje bezpečnost personálu a zařízení.

Široký rozsah testování: není omezen-metodami uzemnění na místě, zvláště vhodný pro testování GIS (plynem izolovaný rozváděč), HGIS (kompozitní elektrické zařízení), jističů nádrží a konvenčních přerušovačů obvodu v provozních rozvodnách.

Silná -schopnost rušení: Duální uzemnění a izolovaný dělič napětí mohou účinně potlačit-elektromagnetické rušení na místě.

Pohodlné zapojení: Obvykle pouze dvě vysokonapěťové svorky děliče napětí (obvykle s dlouhými izolačními tyčemi) musí být spolehlivě připojeny k zemnicím tyčím nebo zemnicím pilotům na obou stranách zlomu, aniž by se změnil původní stav uzemnění jističe (zejména uzemnění na straně přípojnice).
