Zařízení s proměnnou frekvencí rezonančního odolného napětí? Wuhan UHV se specializuje na výrobusériová rezonance, s širokým výběrem produktů a profesionálním elektrickým testováním. Najítsériová rezonance, zvolte Wuhan UHV.
Thefrekvenční přeměna zařízení pro rezonanční výdržné napětíje především navržen a vyroben pro testování odolnosti primárního elektrického zařízení střídavým napětím v rozvodnách 500 KV a méně. Může splňovat požadavky na test odolnosti vůči střídavému napětí pro kapacitní zařízení, jako jsou transformátory, systémy GIS, spínače SF6, kabely, průchodky, transformátory, generátory, motory, porcelánové láhve atd. podle předpisů. Může splňovat požadavky podmínek testování vysokonapěťových a nízkoproudých zařízení, jakož i podmínek testování nízkonapěťových a vysokoproudých zařízení. Zařízení s rezonančním odporem s proměnnou frekvencí se široce používají v průmyslových odvětvích, jako je energetika, metalurgie, ropa, chemie atd., a jsou vhodná pro vysokokapacitní a vysokonapěťové kapacitní zkušební vzorky.

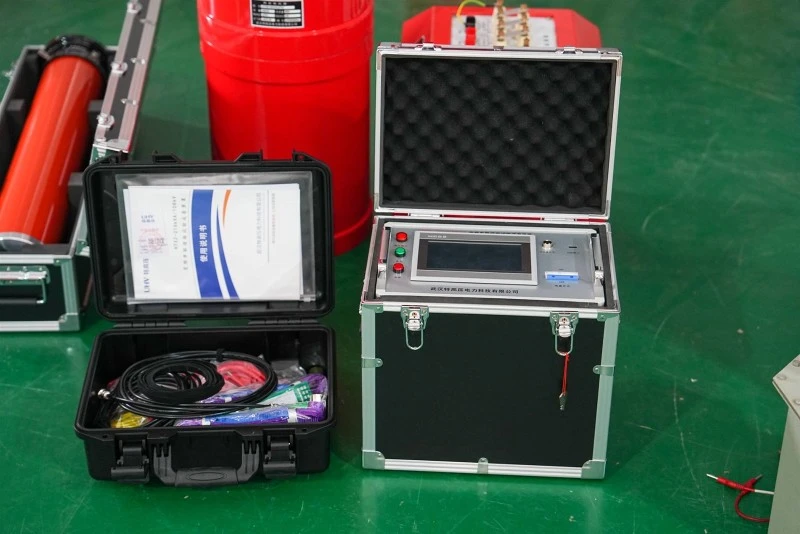

Složení zařízení pro odolnost rezonančního napětí pro konverzi kmitočtu
Zařízení odolávající rezonančnímu napětí pro frekvenční konverzi sestává hlavně z napájecího zdroje pro frekvenční konverzi, budícího transformátoru, tlumivky a kapacitního děliče napětí.
Princip činnosti měniče kmitočtu rezonančního odolného napěťového zařízení
Když je kmitočet obvodu f{0}}/2 π√ LC, dojde v obvodu k rezonanci a napětí na zkušebním vzorku je Q-násobek výstupního napětí vysokonapěťového konce budícího transformátoru. Q je faktor kvality systému, což je násobek napěťové rezonance, obecně v rozmezí desítek až stovek nebo více. Nejprve upravte výstupní frekvenci zdroje s proměnnou frekvencí, aby se vyvolala sériová rezonance v obvodu, a poté upravte výstupní napětí zdroje s proměnnou frekvencí za podmínek rezonance obvodu, abyste dosáhli zkušební hodnoty napětí vzorku. Díky rezonanci obvodu může menší výstupní napětí zdroje s proměnnou frekvencí generovat vyšší zkušební napětí na zkušebním vzorku CX.
Charakteristika zařízení pro odolnost rezonančního napětí s přeměnou kmitočtu
Velká obrazovka zobrazuje údaje o testech a stav testu a má funkci krokování operace v reálném čase-
Dokáže flexibilně upravit experimentální napětí, frekvenční rozsah a dobu natlakování
Výsledky testu mohou vypočítat kapacitu zkušebního vzorku
Vybaveno počítačovým komunikačním rozhraním pro snadnou komunikaci a správu experimentálních dat
Malé rozměry, nízká hmotnost, snadná obsluha
Vysoké rozlišení, frekvenční rozlišení 0,001 Hz
Vysoká bezpečnost a spolehlivost, systém má nadproudové, přepěťové a výbojové ochranné funkce, které mohou účinně chránit bezpečnost osob a zařízení. Výsledky testu lze vytisknout a aktualizovat pomocí softwaru
