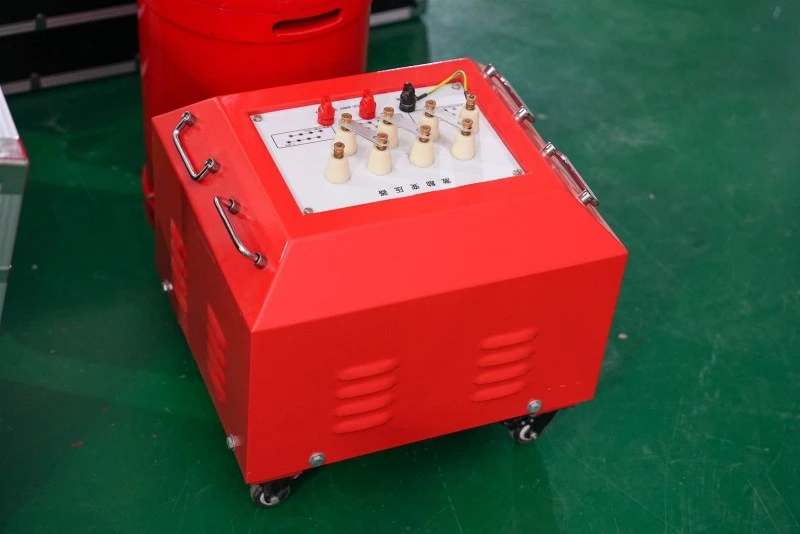

Kompletní sadazařízení pro rezonanční zkoušky sériového převodu frekvencesestává z napájecího zdroje pro regulaci frekvence a napětí, budícího transformátoru, tlumivky a kapacitního děliče napětí; Kompletní sada frekvenčního měniče sériového rezonančního testovacího zařízení využívá metodu úpravy frekvence napájecího zdroje pro dosažení rezonance mezi reaktorem a testovaným kondenzátorem a získání vysokého napětí a vysokého proudu na testovaném objektu. Jedná se o novou metodu vysokonapěťového testování a je široce používána doma i v zahraničí.
Zkouška odolnosti různých velkých výkonových transformátorů, napájecích kabelů, parních turbín, hydrogenerátorů a dalších kapacitních zařízení střídavým napětím musí být prováděna pravidelně v přísném souladu se zkušebními předpisy pro kompletní sadu zařízení pro rezonanční zkoušky série frekvenčních převodů. Za podmínek výkonové frekvence jsou v důsledku velké kapacity testovaného objektu nebo vysokých požadavků na testovací napětí také vysoké požadavky na výkonovou kapacitu rezonančního testovacího zařízení série s proměnnou frekvencí.
Běžné problémy a metody odstraňování problémů kompletní sady zařízení pro rezonanční zkoušky sériového převodu frekvence
1. Ventilátor kompletní sadyfrekvenční měnič série rezonanční test zařízenínelze spustit:
Fenomén: Po nouzovém zastavení, ochrana proti poruchám a ochrana proti rozladění. Nebylo stisknuto tlačítko „reset poruchy“.
Důvod: Vysoká vnitřní teplota, tepelná ochrana výkonových součástí;
Metoda vyloučení: Vypněte napájení sady pro sériový rezonanční test s proměnnou frekvencí, nechte ji stát asi 30 minut, znovu zapněte napájení, stiskněte tlačítko "reset" na panelu sady pro sériovou rezonanci s proměnnou frekvencí a poté spusťte sadu sady pro sériovou rezonanční zkoušku s proměnnou frekvencí. Pokud ventilátor stále nelze spustit, kontaktujte výrobce zařízení pro rezonanční test série frekvenčních měničů, které nelze rozebrat!
2. Nelze dokončit automatické nastavení. Nelze najít rezonanční bod:
Fenomén: Křivka ladění je zcela přímá a po dokončení ladění je kompletní sadazařízení pro rezonanční zkoušky sériového převodu frekvencevyzve, že neexistuje žádný rezonanční bod;
Důvod: Špatné uzemnění obvodu a nesprávné zapojení testovacího obvodu. Přístroj je otevřený obvod.
Touto metodou se zkontroluje, zda je zařízení spolehlivé, zkontroluje se zapnutí/vypnutí vysokonapěťových a nízkonapěťových cívek budícího transformátoru a zda v zemnícím připojovacím vodiči nejsou nějaké body přerušeného obvodu. A. Zkontrolujte kontinuitu každého reaktoru; b. Zkontrolujte průchodnost signálového vedení děliče napětí, c. Zkontrolujte průchodnost ramen vysokonapěťového a nízkonapěťového kondenzátoru děliče napětí, d. Když se zařízení samo zesiluje a není zde žádný rezonanční bod, je také nutné zkontrolovat spojitost kompenzačního kondenzátoru. Pokud jsou všechny části v pořádku a stále neexistuje žádný rezonanční bod, obraťte se na výrobce. Toto je neoddělitelný nástroj!
