Představení produktu

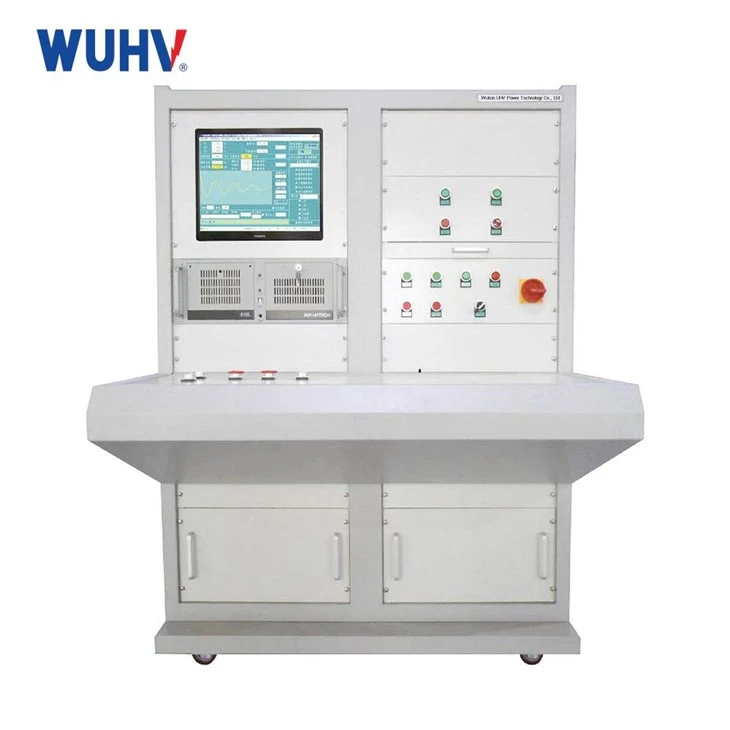

Testovací systém statorů UHV-316D se používá hlavně pro testování jednofázových a třífázových statorů generátorů a může měřit statory s 3vodičovým, 6vodičovým, 9vodičovým a 12vodičovým vinutím. Tento testovací systém využívá 2kanálovou metodu zapojení, vhodnou pro testování 3vodičových a 6vodičových statorů nových energetických motorů pod velikost rámu H355.
Testované položky včetně testu stejnosměrného odporu, testu izolačního odporu, testu izolace mezi-závity, testu výdržného napětí napájecí frekvence, testu vyvážení proudu vinutí a testu směru otáčení.
Volitelné položky testu včetně testu indukčnosti, testu proudové rovnováhy, testu směru rotace magnetického pole.
Vlastnosti produktu
1. Zobrazuje všechny výsledky testů současně pro snadné prohlížení dat s funkcí ukládání dat a tisku.
2. Vybaven nožním bezpečnostním spínačem pro bezpečný a spolehlivý provoz.
3.Standardní střední a malý statorový tester, dělený systém, snadná obsluha.
4. Vysoká rychlost měření, vhodná pro velkoobjemovou výrobu, jako jsou domácí spotřebiče a motory vodních čerpadel.
Technické parametry
|
Testovací položka |
Rozsah měření |
Přesnost |
Popis výkonu |
|
|
DC odpor |
(0.01-2000)Ω |
Třída 0,2 |
Automatická teplotní kompenzace; nastavitelná doba testu |
|
|
Izolační odpor |
DC500V /(1-500) MΩ |
Třída 5.0 |
Automatický odpočet izolace pozadí; nastavitelný čas měření |
|
|
Test mezi zatáčky |
DC(400-7000)Vp |
Třída 2.0 |
Doba náběhu: 0,2 μs; automatické posouzení izolace mezi otáčkami pro 1/400 otáček |
|
|
Výkonová frekvence Odolné napětí |
Odolné napětí |
AC (400-5000)Vac |
Doba testu: nastavitelná 1 ~ 60 sekund |
|
|
Svodový proud |
(1-100) mA |
Automatický odpočet svodového proudu na pozadí; s ochranou proti poruchám |
||
